Een van de eerste tiny houses onder de 1000 euro. (Inflatie-gecorrigeerd.)
Tiny house geinspireerd op Henry David Thoreau’s tiny house uit de 19e eeuw.
Stap 1: De fundering
De originele Thoreau-hut werd hoogstwaarschijnlijk op rots of bakstenen geplaatst als een vrijstaande constructie, zoals in die tijd gebruikelijk was. Hout moet minimaal 20 cm van de grond worden gehouden om rot te voorkomen.
Tegenwoordig hebben we een dekblok dat is ontworpen om te worden gebruikt voor schuren, dekken en kleine constructies en dat is wat ik aanbeveel voor deze constructie. Je hebt 9 dekblokken nodig om je basis te vormen.
Deze dekblokken moeten op stevige, gepakte grond worden geplaatst en een grindbed van 10 cm wordt aanbevolen, maar is niet vereist.
Afbeelding 1 toont de plaatsing van de dekblokken en deze blokken moeten waterpas staan.
Een dekblok dat verkrijgbaar is bij bouwmarkten kost ongeveer 7,- per stuk.
Stap 2: Het geraamte van de vloer maken
We zullen 38 x 140 mm hout gebruiken voor het frame dat verkrijgbaar is bij elke bouwmarkt.
U hebt dertien 38 x 140 x 3000 mm vloerbalken en twee 38 x 140 x 5000 mm frameplaten nodig. Deze worden aan elkaar genageld op balken-verbinders.
Afbeelding 1 is de afgebeelde lijst op de dekblokken. Je moet alle hoeken vierkant maken.
Afbeelding 2 is een balken-verbinder die verkrijgbaar is bij elke bouwmarkt
Stap 3: De vloer leggen
We zullen 10mm x 1250mm x 1500mm OSB-platen gebruiken. Wissel de bekleding af en breng houtcement aan tussen het frame en de mantel om doorhangen en piepen te verminderen.

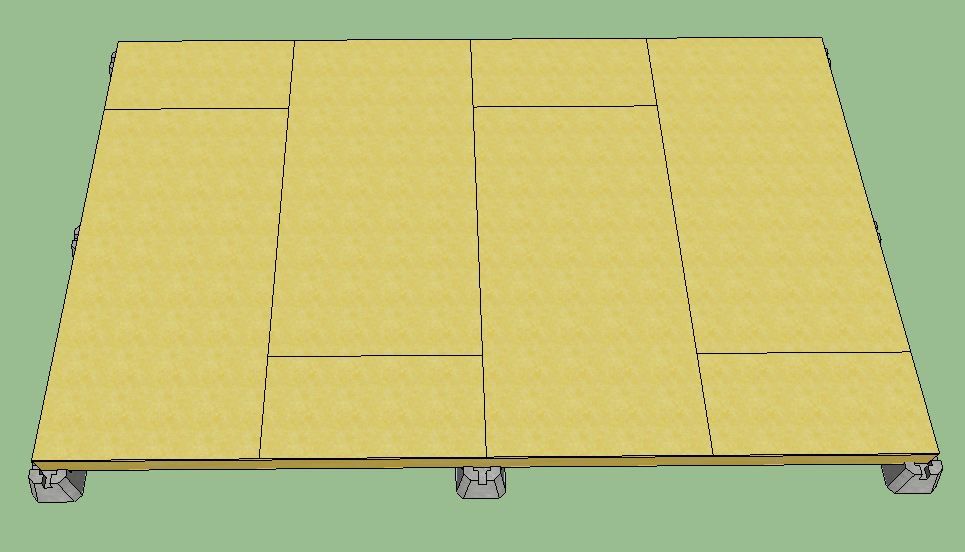

De afbeelding toont aangebrachte ommanteling en afwisselende naden.
Stap 4: Het zijmuren frame
Thoreau gebruikte pen-en-gat constructie en 4×4 en 4×6 ruw gezaagde balken voor zijn cabinewanden. Tapgat en pen vereist veel vaardigheid en speciaal gereedschap, maar is een extreem sterke manier om hout bij elkaar te houden zonder spijkers.
We zullen 38 x 90mm balken en spijkers gebruiken voor onze muren. De zijwand is 2500mm hoog en 5000mm lang met een enkele bodemplaat en een dubbele bovenplaat.
Je hebt vijftien 38 x 90mm balken en zes 38 x 90 x 2500mm planken nodig voor de platen.
De plaatsing en grootte van het raam is naar eigen smaak en is optioneel, maar in de Thoreau-cabine waren ze gecentreerd in de zijmuur en ongeveer 60 cm breed en 1,20 meter hoog. De kop boven de vensters 38 x 90mm balken
De afbeelding toont de zijgevel met raamplaatsing en afmetingen.
Beide zijwanden zijn identiek en gebruiken dezelfde materialen.

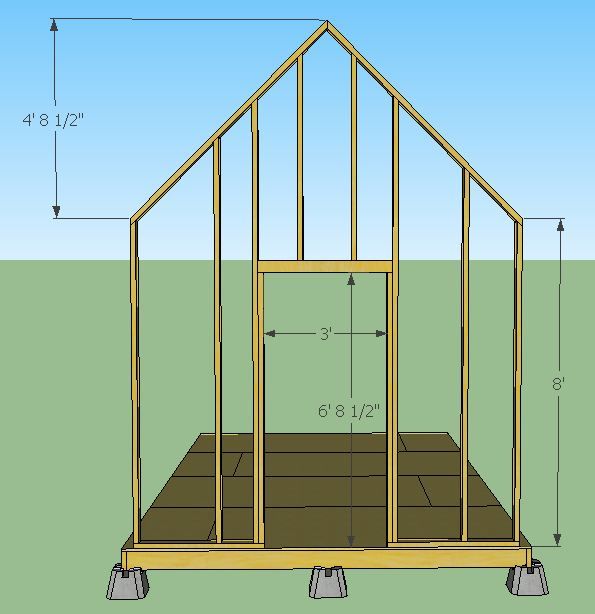

Stap 5: Het voorgevel frame
Thoreau heeft zijn deur waarschijnlijk met de hand gemaakt van planken.
De voorwand is gemaakt van 38 x 90mm hout en is een gevelontwerp om materialen te besparen.
De deur is een standaard opening. De plaatsing van de deur is optioneel, maar Thoreau plaatste zijn deur gecentreerd in de muur en er waren geen ramen in de voordeur.

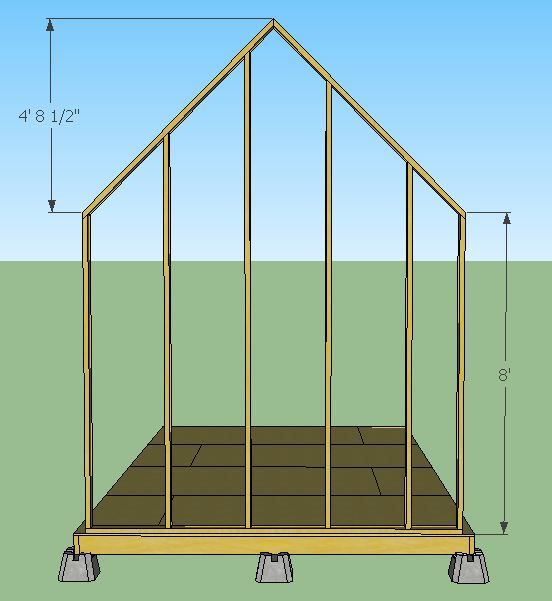

Stap 6: Het achtergevel frame
De achterwand is op dezelfde manier geconstrueerd als de voorwand.
Stap 7: Het dak
Thoreau gebruikte palen voor zijn dak en palen waren in die tijd een veelgebruikt materiaal voor spanten en werden nog steeds in veel gebieden gebruikt.
We zullen 38 x 90mm hout gebruiken.

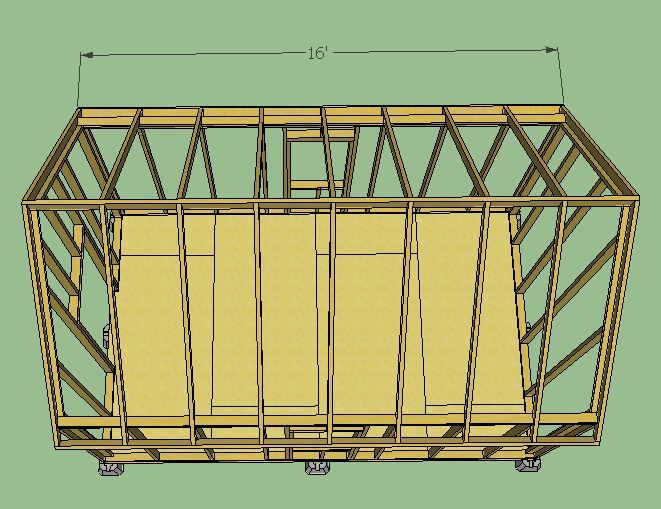

Foto 1 toont het dak van bovenaf. Het dak is 5 meter lang. Er is een overhang van 15 cm.
Afbeelding 2 toont de spanten. Spanten worden met de teennagel aan de muurplaat genageld en met spantenhangers aan de middenbalk bevestigd.
Afbeelding 3 toont de hoeksnede van de vogelbek.
Afbeelding 4 is een spanthanger die verkrijgbaar is bij elke bouwmarkt.
Stap 8: Het huis beplaten
Thoreau gebruikte waarschijnlijk planken voor de zijgevelbekleding en bedekte deze met houten shingles die een veelgebruikt bouwmateriaal waren en zijn.
We zullen 10 x 1250 x 2500mm OSB-platen gebruiken over een wind- en dampscherm. Om wind- en regeninfiltratie te voorkomen, wordt aanbevolen dat u een wind- en dampscherm onder de bekleding gebruikt. Tyvec kan worden gebruikt, maar om de kosten te verminderen, gebruiken we dakleer voor het dampscherm en onder het dakbedekkingsmateriaal.
OSB moet worden afgedicht tegen weersinvloeden en een buitenverf of beits op oliebasis wordt aanbevolen. Zolang u het afdicht met goede waterdichte buitenverf en indien nodig opnieuw schildert, gaat het een leven lang mee en ziet het er goed uit.

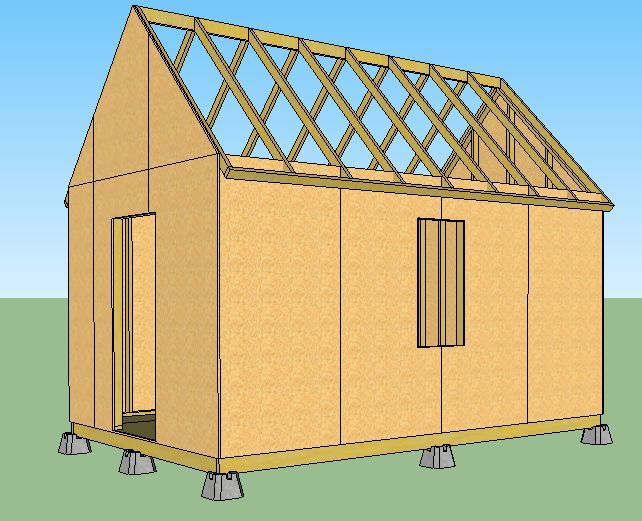

Afbeelding 1 toont OSB-bekleding aangebracht op zijwand en voorkant met deur- en raamuitsparingen.
Afbeelding 2 toont OSB-bekleding aangebracht op zijwand en achterwand.
Stap 9: Dakbedekking
Thoreau gebruikte planken op het dak bedekt met dakplankjes / dakspaan zoals in die tijd gebruikelijk was.

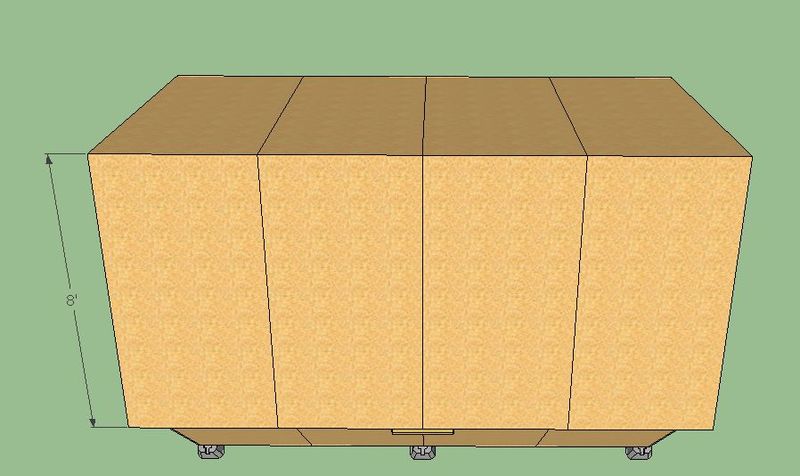

Afbeelding 1 toont het dak omhuld met OSB.
Afbeelding 2 toont de dakbedekking bedekt met dakleer.
Afbeelding 3 toont aangebrachte asfalt dakspaan. Indien gewenst kunt u metalen of andere dakbedekking gebruiken.
Stap 10: Buitenafwerking en trim
Ik raad aan om het huis te schilderen, maar je kunt het natuurlijk ook laten verouderen. Ik heb ook een optionele bekleding toegevoegd die zou voorkomen dat vocht de muren, deuren en raamkozijnen binnendringt.
Nogmaals, dit zijn slechts opties en niet noodzakelijk maar aanbevolen.
Trim kan elk materiaal van goede kwaliteit zijn.
Stap 11: Deur en ramen toevoegen
Nieuwe deuren en ramen zijn erg duur, maar je kunt deze gratis of goedkoop krijgen door deur- en raaminstallateurs te bezoeken en door hun berging en afvalcontainers te kijken naar deuren en ramen die ze uit huizen hebben verwijderd. Zoek naar deuren en ramen van goede kwaliteit, maar wees niet bang om opnieuw te schilderen en kleine reparaties uit te voeren.
Als u het huis gaat gebruiken om in te wonen, raad ik geïsoleerde deuren en dubbele beglazing aan.

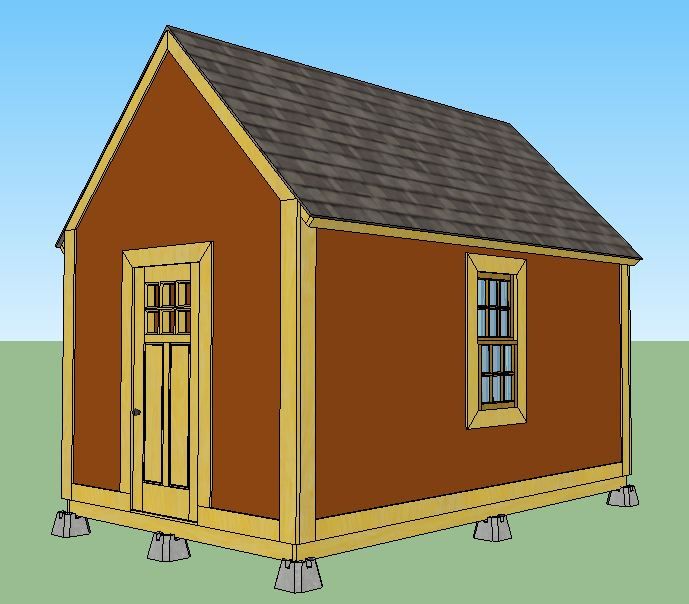

De afbeelding toont ideeën voor buitenafwerking. Deur en ramen kunnen van gerecycled materiaal worden gemaakt.
Stap 12: Interieurafwerkingen
Thoreau gebruikte stucwerk om het interieur af te werken en dat wordt nog steeds gebruikt. Hij noemde geen isolatie in zijn huis en in die tijd werd isolatie over het algemeen niet gebruikt of was het een materiaal stro.
Isolatie en binnenmuurafwerkingen zijn niet inbegrepen in de kosten voor deze Thoreau-replica omdat er veel opties zijn en u dit misschien niet als huis gebruikt en isolatie misschien niet nodig is, maar als u het als huis gaat gebruiken, is isolatie aanbevolen.
Gipsplaten, breadboard-panelen of andere panelen van goede kwaliteit kunnen op de binnenmuren over de isolatie worden aangebracht.

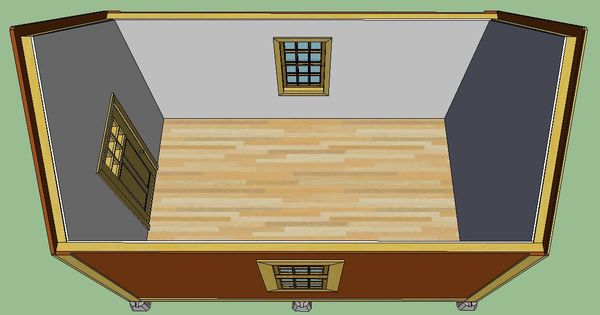

Afbeelding 1 toont het interieur afgewerkt met stuc over gipsplaat
Foto 2 is het interieur afgewerkt met hardhouten vloeren en houten bekleding.
Stap 13: Inrichting
Thoreau hield het meubilair tot het hoogst noodzakelijke. Een bed, tafel, bureau en open haard voor verwarming en koken. Drie stoelen – een voor eenzaamheid, twee voor vriendschap en drie voor de samenleving.
Afbeelding 1 is het interieur van de replica van de Walden-hut.
Foto 2 en 3 zijn mijn replica’s van het interieur van Thoreau’s huis op basis van zijn beschrijvingen.
Als u wat comfort wilt, kan de Thoreau-hut eenvoudig worden aangepast om deze geschikt te maken voor het moderne leven.
De hut van Thoreau zou ook meer opslagruimte kunnen gebruiken, dus ik heb hem ontworpen met een vide boven de badkamer en de wasruimte. Als u de zolder als slaapgedeelte wilt gebruiken, raad ik u aan een klein raam boven het bed aan die eindmuur toe te voegen voor ventilatie.
Stap 14: Maak het zelfvoorzienend
Thoreau leefde in een tijd dat huizen geen elektriciteit en moderne voorzieningen hadden. Het eerste elektriciteitsnet werd pas in 1882 in gebruik genomen. Ze gebruikten olielampen of kaarsen voor licht, een handpomp of open put voor water en bijgebouwen of kamerpotten.
Thoreau was een schrijver en werkte in de potloodfabriek van zijn familie en was een creatieve en toekomstgerichte filosoof. Ik twijfel er niet aan dat hij elektriciteit, sanitair binnenshuis en een paar gemakken zou hebben geaccepteerd als ze beschikbaar waren geweest, zolang ze eenvoudig waren en niet eigendom waren van/gecontroleerd werden door regeringen en bedrijven.
Kleine hutten zoals de Thoreau-hut kunnen gemakkelijk van het net worden gehaald met behulp van een klein elektrisch zonnesysteem voor stroomvoorziening. Binnentoilet kan een commercieel composttoilet of zaagseltoilet zijn. Water kan uit een put in een tank worden opgeslagen en warmte en brandstof om te koken kan een houtkachel of biodigester zijn.

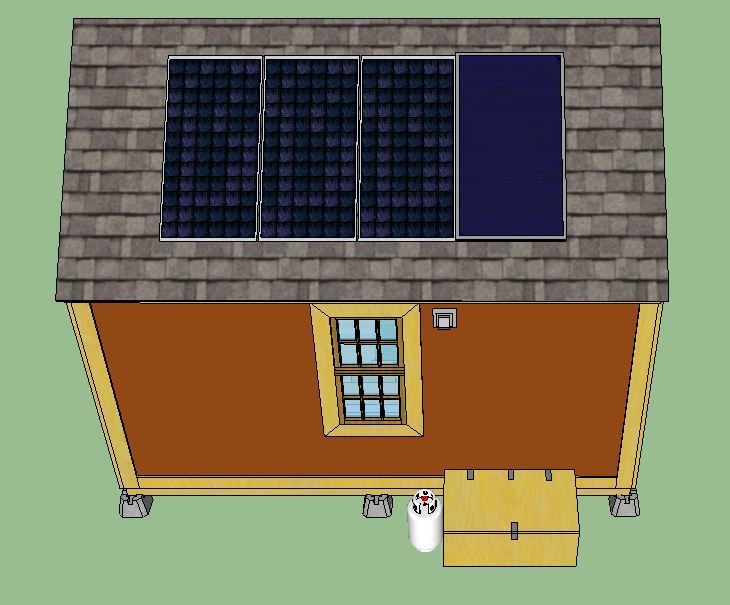

Afbeelding 1 toont een drie 135 watt panelen en een passieve zonneboiler op het dak en de accu en controller powerbox naast de cabine.
Afbeelding 2 is een close-up van de accubak met 4 deep-cycle accu’s voor opslag, een vermogensregelaar en AC-omvormer.
Stap 15: Materiaallijst en samenvatting
Thoreau bouwde zijn hut van gerecyclede en geborgen materialen en van ruw gehouwen hout van bomen op het terrein, maar hij zei wel dat de hut hem $ 28,12 kostte om te bouwen en in het geld van vandaag is dat $ 852,12 (2014).
Fundering:
(9) Dekblok $ 6,85 per stuk. $ 61,65
Vloer inlijsten:
(13) 2x6x10 Spar $7.14 $92.82
(2) 2x6x16 Spar $11,10 $22,20
Vloerbekleding:
(5) 4×8 7/16 OSB $ 10,97 $ 54,85
Zijwanden:
(42) 2x4x96 noppen Spar $ 3.28 $ 137.76
Eindmuren:
(14) 2x4x96 noppen Spar $ 3,28 $ 45,92
(8) 2x4x12 noppen Spar $ 5,66 $ 45,28
Wandbekleding:
(17) 7/16 4×8 OSB $ 10,97 $ 186.49
Dak inlijsten:
(18) 2x4x96 noppen spar $ 3,28 $ 59,04
(3) 2x6x16 spar $11,10 $33,30
Dakbekleding:
One Roll 15-lb dakleer $ 17,50 $ 17,50
(8) 4×8 7/16 OSB $ 10,97 $ 87,76
(4) Gerolde dakbedekking 3x36ft $ 53,39 $ 213,56
Diversen:
Nagels en dergelijke $ 25,00
–
Totaal $1083,13
Ik raad je aan al je materialen in dezelfde winkel te kopen en om een bouwerskorting te vragen die 10-15% van dat totaal kan schelen en ze gratis vervoer naar je bouwplaats kunnen geven. Met een bouwkorting van 10% zou het totaal $ 974,83 zijn.
Thoreau gebruikte veel gerecyclede en ruw gezaagde materialen en dat kan. Ik raad gerecyclede deuren en ramen aan en trimwerk kan worden geborgen of goedkoop worden gekocht bij uw plaatselijke houtzagerij.
–
Ik denk dat Thoreau trots zou zijn te weten dat hij zoveel mensen inspireerde met zijn werk en hut en het is een fijne hut die kan worden gebruikt voor off-grid wonen, kantoor, werkplaats, enz. Het huis zelf kan zo mooi en uitgebreid gemaakt worden als u zelf wilt of het kan eenvoudig en minimalistisch gehouden worden, zoals u wilt.
Als je meer wilt weten over Henry David Thoreau en zijn hut en filosofie, is zijn boek “Walden” hier in het publieke domein: https://www.fulltextarchive.com/book/Walden-by-Henry-David-Thoreau/
